本設備普遍適用于科研院所以及企業的環境科學、環境工程實驗室，沼氣工程、能源工程；是厭氧發酵消化產甲烷沼氣的理想工具?？梢赃m用于厭氧發酵工藝參數的優化篩選、以及對底物產甲烷潛力分析、以及對厭氧發酵消化過程各參數的在線監測及控制。

1、  配置：

1.1        厭氧控制主機1臺，

1.2        厭氧發酵智能控制軟件1套，

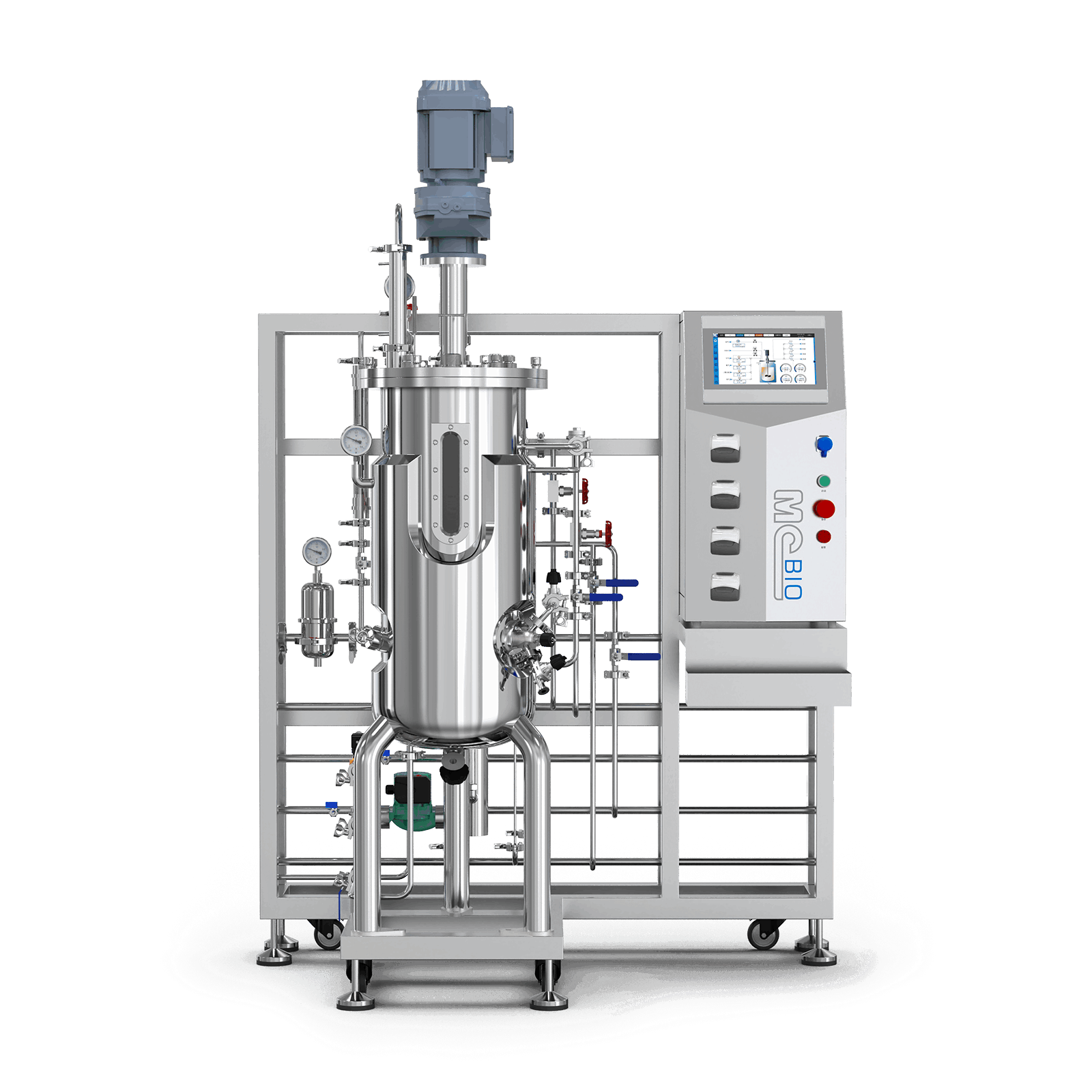

1.3       不銹鋼厭氧發酵罐 2臺 （容積10L/20L/30L/50L/100L/200L/500L可選）

1.4        溫控模塊 2套

1.5        pH檢測控制模塊 2套

1.6        ORP檢測模塊 2套

1.7        EFS模塊  二通道

1.8        EFSR模塊   二通道

1.9        轉速系統 2套

1.10    進料系統 2套

1.11    出料系統 2套

1.12    CH4濃度監測模塊  2套

1.13    CO2濃度監測模塊   2套

1.14    預處理模塊 2套

1.15    厭氧環境模塊  1套

1.16    遠程傳輸模塊 1套

1.17    補料墊片12片，硅膠管19# 12米，25# 8米。補料瓶250ml 4個，500ml 4個，產氣EFS模型4個，產氣閥4個

2、主要技術參數

2.1 罐體結構：公稱容積容積10L/20L/30L/50L/100L/200L/500L可選，設計壓力：0.3Mpa，工作壓力0.15Mpa以下；

材質：SUS316不銹鋼；設有進氣口、排氣口、夾套上下口、溫度探頭口、pH探頭口、ORP探頭口、取樣口、投料口、進料口、出料口、補料口、視鏡觀察口、視鏡燈口等標準接口；內拋光精度Ra0.4，外拋光精度Ra0.6，所有焊縫堅固整齊美觀。

徑高比：1：2          裝料系數：70%-80%

夾套：設計壓力0.3 Mpa，夾套材質：SUS304不銹鋼，用于溫控；

保溫：保溫介質保溫棉，保溫層材質SUS304不銹鋼

電機：厭氧發酵罐專用寬范圍、低噪音、耐高溫、長壽命、恒力矩調速電機；軸端密封，確保電機能在惡劣的環境中運行；特殊的電子平穩器可使電機在低轉速時照樣平穩運轉，克服了高低速不能同時兼顧的問題；控制精度±0.5%*最高轉速,分辨率1rpm；

攪拌：頂式機械攪拌系統，采用攪拌軸專用熱處理不銹鋼，精密加工，具有理想的動平衡性能，剛性好，長期使用不變形，采用可調式攪拌槳葉。

2.2 溫度控制系統

2.2.1、測量范圍：0～150℃；
2.2.2、控制范圍：常溫+5℃ ~ ±65℃；
2.2.3、控制精度：±0.2℃；
2.2.4、分辨率：0.1℃；
2.2.5、軟件功能：數據曲線圖、數據報表、溫度手動、自動兩種控制模式

2.2.6、溫度程序控制，至少5段程序控制，溫度值及時間可以任意設定。

2.3 PH在線檢測、控制系統

2.3.1、控制方式：全自動控制，PH值可設定；

2.3.2、顯示范圍：0～14PH；

2.3.3、控制范圍：2～12PH；

2.3.4、分 辨 率：0.01PH；

2.3.5、控制精度：±0.02PH；

2.3.6、控制內容：pH值在線檢測、PID智能控制；

2.3.7、部件選擇：瑞士進口玻璃凝膠pH電極檢測，可高溫在位滅菌，121℃-30 分鐘。并采用原裝雙屏蔽信號傳輸線連接,保證pH精確控制。

2.3.8、執行機構: 微機智能PID控制2路蠕動泵自動流加酸或堿，使得PH值控制在所設定的范圍內,可分手動、自動(實時自動+FT模式自動)控制模式。

2.3.9、PH帶上下限超限報警功能。

2.3.10、軟件功能：數據曲線圖、數據報表、PH手動、自動控制

★2.3.11、pH控制方式：三種控制模式，手動控制/實時自動控制/FT模式自動控制/，其中FT控制模式為厭氧發酵不可缺少控制模式。

2.3.12、 pH程序控制，至少5段程序控制，pH值及時間可以任意設定。

2.4  出料系統
2.4.1、執行機構:恒流型蠕動泵流加。。

2.4.2、控制方式：自動流加物料，可分手動、自動、聯動三種控制模式，自動控制模式下可以定時、定量、程序進料三種模式；聯動模式可與PH、轉速聯動，方向可以任意選擇。

2.5 進料系統
2.5.1、執行機構:恒流型蠕動泵流加。
2.5.2、控制方式：自動流加物料，可分手動、自動、聯動三種控制模式，自動控制模式下可以定時、定量、程序進料三種模式；聯動模式可與PH、轉速聯動，方向可以任意選擇。

*2.6  累積產氣量檢測EFS模塊

2.6.1、分辨率：3.5ml

2.6.2、量程：3.5-5000ml/h，尤其在低量程精度更高

2.6.3、測量誤差：±0.01ml

2.6.4、顯示方式：15寸液晶彩色觸摸屏自動顯示

2.6.5、尺寸：320*280*200mm

2.6.6、檢測方式：全自動數字檢測

*2.7、瞬時產氣速率EFSR模塊

2.7.1、檢測范圍：0~10L/min，尤其在低量程精度更高

2.7.2、分辨率：0.01ml/min

2.7.3、檢測精度：±0.1%（滿量程）

2.7.4、顯示方式：15寸液晶彩色觸摸屏自動顯示

2.7.5、尺寸：320*280*200mm

2.7.6、檢測方式：全自動數字檢測

2.8 轉速控制系統

進口伺服電機及驅動器,轉速50-1000rpm±1%，無級變頻調速。攪拌無噪音，不發熱，長時間運轉不變形。發酵專用密封，確保長時間發酵氣體無泄漏，保證實驗安全。獨特的可拆卸攪拌方式對餐廚污泥秸稈糞便中低及中高固含物含量都有均勻攪拌效果。

2.9  產氣成分檢測模塊

2.9.1、產氣成分檢測：CH₄/CO₂

2.9.2、測量量程:：CH4 0-100% vol，精度≤3%FS，分辨率CH₄：0.01%；CO₂量程 0-100% vol，精度≤3%FS，分辨率CO₂：0.01%，自動校準，儀器內置自動調零裝置；

★2.9.3、每個通道預置可靠的預處理模塊，預處理模塊應安裝在可觀察且方便更換的位置，預處理模塊有保證產氣檢測結果的準確性和可更換的指示性，5個重復樣品測定變異系數偏差不超過1%。每套儀器應配置足量可更換的預處理模塊，預處理模塊并且保證再生的可行性。

2.10  厭氧環境模擬模塊

2.10.1、厭氧氣體調節：0-10L/min，壓力0-0.4Mpa可調

2.10.2、無菌過濾：0.01um無菌過濾

2.11  MC-BIO8000型下位機發酵過程控制系統
2.11.1  15″寬屏彩色液晶觸摸屏，可編程控制器，一臺控制器可同時檢測并控制4臺厭氧發酵罐的相應參數；
2.11.2現場控制系統功能描述：
★1）可對厭氧發酵罐的攪拌轉速、溫度、pH、ORP、EFS、EFSR、CH4、CO2、厭氧環境、進料、出料進行檢測和控制，尤其對EFS、EFSR的準確檢測以及背景體積，可在軟件工程師界面可以修正及控制。

2）軟件自帶上位機軟件和手機APP端遠程控制，用戶可以在辦公室電腦通過上位機軟件遠程監測及控制運行參數；用戶亦可在任意地點任意時間通過手機APP端遠程監測及控制系統運行參數，
3）各檢測和控制回路的參數可以在畫面上在線手動設定和修正，操作有密碼保護功能。
4）調節方式為PID方式,可滿足不同的控制元件和控制性能，可實現手動/自動無擾動切換。
5）各種監控數據都可以進行實時顯示和記錄，顯示方式有趨勢線和圖。

6）數據儲存時間可以任意更改，客戶可以選擇1min/5min/10min/30min等

7）數據記錄:支持數據報表存儲，導出；歷史曲線。
